2011年 07月 23日
ウインカーリレー交換。 |
MTX50RのウインカーはウインカーをLEDに変えても、
実はハイフラどころかそのままでは点滅しません。
これを解消するには、ウインカーに繋がっているインジケーターランプ
まわりの配線に手を加えるか、リレーを交換する必要があります。
まあ、どうせハイフラは解消しないといけないので、さくっとリレーを
ICタイプのものに取り替えます。

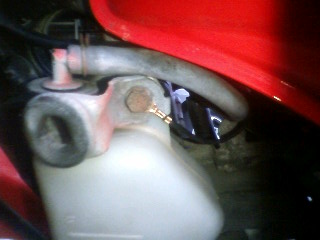

リレーはタンク下にあるので、あれこれ外す必要があります^^;

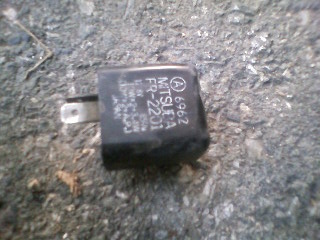

リレー、これですね。
取り外します。純正は2極ですが、今回は3極型のリレーを使います。
(安かったので。特に意味はないです)

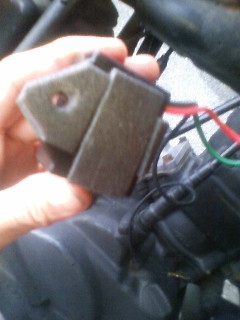

新しいリレーはインシュロックで留めるので、カタカタいわないように
スポンジを貼って養生。
一見テキトーっぽいですが、実はテキトーです。

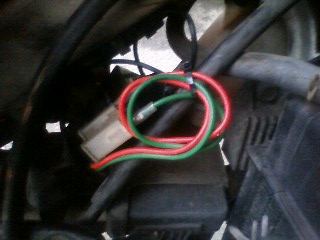

配線は長いので切り詰めてもいいんですが、面倒なので邪魔にならないように
巻いて結束。
3本目の線はアースなので、これまたテキトーなところへ。
元に戻して完成。
実はハイフラどころかそのままでは点滅しません。
これを解消するには、ウインカーに繋がっているインジケーターランプ
まわりの配線に手を加えるか、リレーを交換する必要があります。
まあ、どうせハイフラは解消しないといけないので、さくっとリレーを
ICタイプのものに取り替えます。
リレーはタンク下にあるので、あれこれ外す必要があります^^;
リレー、これですね。
取り外します。純正は2極ですが、今回は3極型のリレーを使います。
(安かったので。特に意味はないです)
新しいリレーはインシュロックで留めるので、カタカタいわないように
スポンジを貼って養生。
一見テキトーっぽいですが、実はテキトーです。
配線は長いので切り詰めてもいいんですが、面倒なので邪魔にならないように
巻いて結束。
3本目の線はアースなので、これまたテキトーなところへ。
元に戻して完成。
